Mạch khuếch đại âm thanh sử dụng IC KIA6210/TA8210

Thương hiệu: OEM | Xem thêm các sản phẩm Phụ kiện âm thanh khác của OEM
KIA6210 là IC khuếch đại âm thanh được thiết kế hai kênh trên cùng một chip dùng cho máy nghe nhạc trên oto. Do có đặc tính tốt về âm thanh, sự phân biệt chủ động giữa 02 kênh trái phải nên được các...
  • Giao hàng toàn quốc
  • Được kiểm tra hàng
  • Thanh toán khi nhận hàng
  • Chất lượng, Uy tín
  • 7 ngày đổi trả dễ dàng
  • Hỗ trợ xuất hóa đơn đỏ

Giới thiệu Mạch khuếch đại âm thanh sử dụng IC KIA6210/TA8210

KIA6210 là IC khuếch đại âm thanh được thiết kế hai kênh trên cùng một chip dùng cho máy nghe nhạc trên oto. Do có đặc tính tốt về âm thanh, sự phân biệt chủ động giữa 02 kênh trái phải nên được các diyer trên toàn thế giới yêu thích trải nghiệm trong hệ thống nghe nhạc. IC được tích hợp bảo vệ quá nhiệt, có chức năng mute tín hiệu, standby.
Công suất P = 22W/ 1 kênh tại điện áp cấp Vcc = 14.4V, tần số đo mẫu f = 1kHz, tổng độ nhiễu THD = 10% trên tải Rl = 4R
Điện áp cấp cho IC nên ở mức 12 – 15V (datasheet là 9V-18V nhưng các bạn không nên thử)

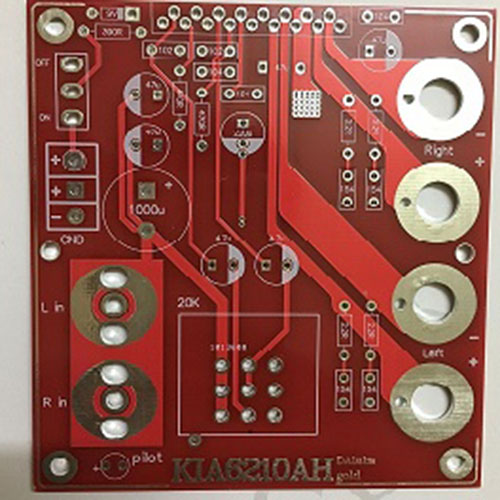

Trên mạch in có bổ sung thêm 01 cặp điện trở hồi tiếp, 1 led, zener 9V1 và điện trở 390R. Với giá trị điện trở và tụ điện như trên, các diyer nên sử dụng volume tử 10KA đến 25KA. Trong mạch tụ C1 là tụ input, C2 là hồi tiếp, C4 là zobel, C3 là ripple. Ngoài ra, trên mạch in có thêm một số tụ 0.1 và 47u tại chân nguồn để tăng tính ổn định. Khối nguồn nuôi trên mạch được tách ra làm 02 phần: nguồn pre và nguồn công suất. Khi sử dụng các bạn tùy biến sử dụng!
Màu flux gửi các bạn là màu ngẫu nhiên nhé, không nhất thiết là màu như hình

KIA6210 là IC khuếch đại âm thanh được thiết kế hai kênh trên cùng một chip dùng cho máy nghe nhạc trên oto. Do có đặc tính tốt về âm thanh, sự phân biệt chủ động giữa 02 kênh trái phải nên được các diyer trên toàn thế giới yêu thích trải nghiệm trong hệ thống nghe nhạc. IC được tích hợp bảo vệ quá nhiệt, có chức năng mute tín hiệu, standby.
– Công suất P = 22W/ 1 kênh tại điện áp cấp Vcc = 14.4V, tần số đo mẫu f = 1kHz, tổng độ nhiễu THD = 10% trên tải Rl = 4R
– Điện áp cấp cho IC nên ở mức 12 – 15V (datasheet là 9V-18V nhưng các bạn không nên thử)
Trên mạch in có bổ sung thêm 01 cặp điện trở hồi tiếp, 1 led, zener 9V1 và điện trở 390R. Với giá trị điện trở và tụ điện như trên, các diyer nên sử dụng volume tử 10KA đến 25KA. Trong mạch tụ C1 là tụ input, C2 là hồi tiếp, C4 là zobel, C3 là ripple. Ngoài ra, trên mạch in có thêm một số tụ 0.1 và 47u tại chân nguồn để tăng tính ổn định. Khối nguồn nuôi trên mạch được tách ra làm 02 phần: nguồn pre và nguồn công suất. Khi sử dụng các bạn tùy biến sử dụng!

Giá sản phẩm trên Tiki đã bao gồm thuế theo luật hiện hành. Tuy nhiên tuỳ vào từng loại sản phẩm hoặc phương thức, địa chỉ giao hàng mà có thể phát sinh thêm chi phí khác như phí vận chuyển, phụ phí hàng cồng kềnh, ...

Thông tin chi tiết

Thương hiệuOEM
Xuất xứ thương hiệuViệt Nam
Xuất xứViệt Nam
ModeldalasKIA6210
SKU1509611490990
